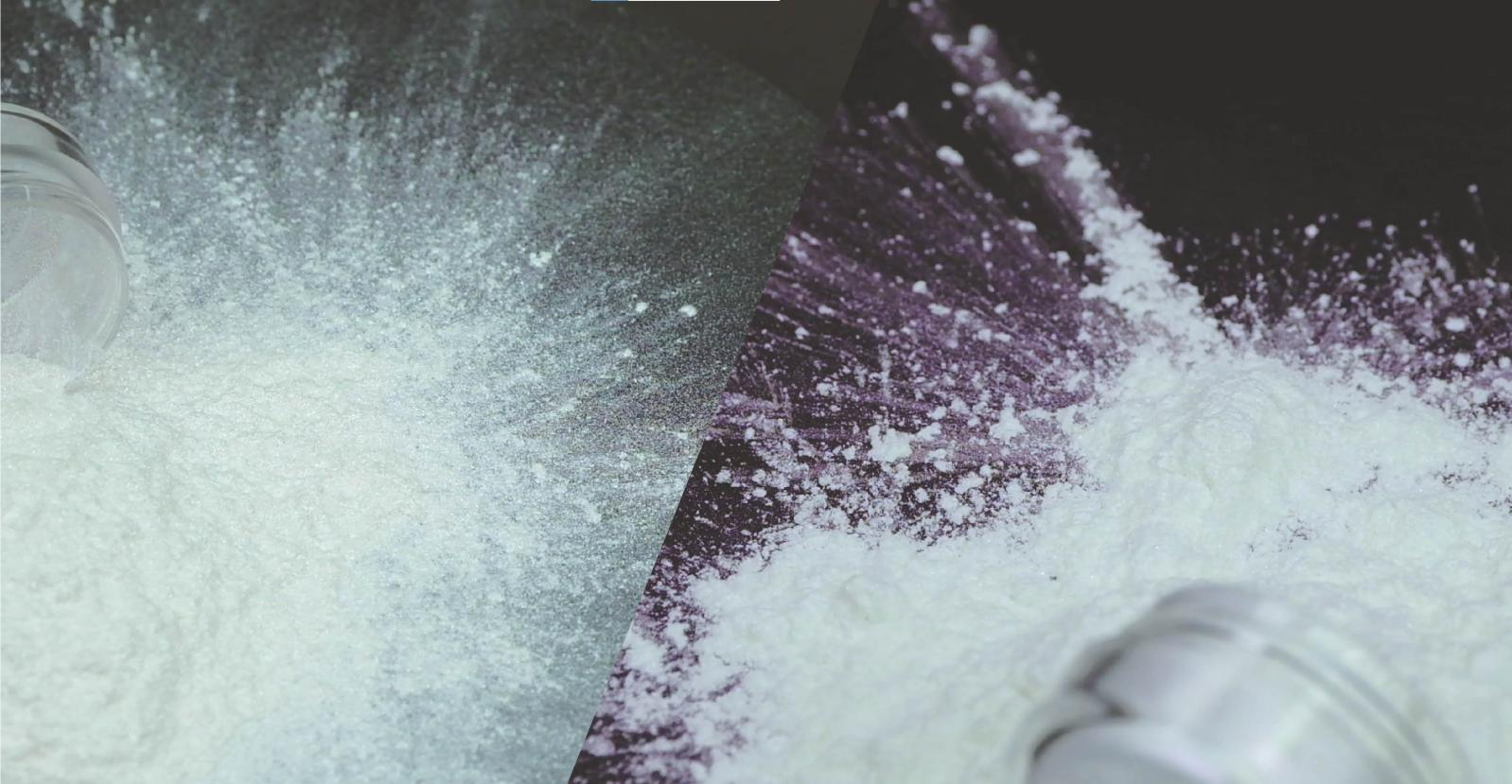

Tag to belægningsprøver op side om side - den ene færdig med en krystaleffekt perlemor, den ogen med en diamanteffekt - og forskellen er øjeblikkelig. Man læser som glat, lysende og indvendigt oplyst. Den anden fanger lys i skarpe, diskrete glimt, som overfladen af skæresten. Begge pigmenter kan dele den samme basisharpiks, den samme påføringsmetode, endda det samme farverum. Teksturforskellen kommer udelukkende fra selve pigmentet.
For formularer og produktdesignere, der arbejder inden for et enkelt belægningssystem, er det at forstå præcis, hvor denne divergens stammer fra - og hvordan man kontrollerer eller kombinerer det - forskellen mellem en finish, der ser designet ud, og en, der ser tilfældig ud.
Udtrykkene "krystaleffekt" og "diamanteffekt" er ikke udskiftelige markedsføringsetiketter. De beskriver virkelig forskellig optisk adfærd med rod i partikelgeometri, substratrenhed og overfladekarakteristika. At vælge den forkerte type til en given applikation giver ikke bare en anden nuance - det giver et andet taktil indtryk, en anden reaktion på synsvinklen og et andet forhold til den omgivende belægningsfilm.
Denne skelnen er vigtigst, når begge effekttyper er tilgængelige inden for den samme produktfamilie eller leverandørsortiment, som det er tilfældet med mange perlefarvede linjer i industriel kvalitet. Harpiksen, opløsningsmiddelsystemet, påføringsviskositeten og hærdningsprotokollen kan forblive identiske. Det, der ændrer sig, er pigmentet - og med det hele den færdige overflades karakter. At få dette valg lige fra specifikationsstadiet sparer betydelige omformuleringsindsatser nedstrøms.
Begge effekttyper får deres udseende fra den samme grundlæggende mekanisme: lysinterferens på tværs af tynde, gennemsigtige blodpladelag belagt med metaloxider. Men den måde, den mekanisme udtrykker sig visuelt på, afhænger af to variabler, som krystal- og diamanteffekter håndterer meget forskelligt - partikelstørrelse and reflekterende karakter .
Krystaleffekt perlemorspigmenter til industrielle anvendelser er kendetegnet ved moderate partikelstørrelser - typisk i intervallet 10-60 mikron - kombineret med substrater af meget høj renhed og ensartet glatte blodpladeflader. Den frembragte effekt er en kontinuerlig, blød lysstyrke hen over overfladen. Lys, der reflekteres fra mange små, velorienterede blodplader skaber et overlappende interferensmønster, som øjet aflæser som et jævnt, internt glødende skær, snarere end diskrete punkter med glans. Det visuelle indtryk er et af dybde og gennemskinnelighed - følelsen af, at farven eksisterer under overfladen i stedet for oven på den.
Diamanteffekt perlemorsfarvede pigmenter opererer ved betydeligt større partikelstørrelser - almindeligvis 60-200 mikron og derover. Ved disse dimensioner bliver individuelle blodplader store nok til, at øjet kan opløses som separate reflekterende overflader. I stedet for at blande sig i en kontinuerlig glans, fanger og returnerer hver blodplade lys som et tydeligt, højintensitetspunkt. Samlingen af disse individuelle refleksioner læses som gnistre - den samme kvalitet, der får udskårne ædelstene til at se ud til at kaste lys i stedet for blot at reflektere det. Dækningen er lavere, men hvert reflektionspunkt er langt mere intenst.
Partikelstørrelse alene forklarer ikke fuldt ud den kvalitative forskel i tekstur. Substratmaterialet - og glatheden og renheden af dets overflade - er lige så afgørende.
Krystaleffektpigmenter er oftest bygget på syntetisk glimmer , et fluorophlogopit-substrat dyrket under kontrollerede forhold for at producere blodplader med enestående fladhed, kemisk renhed og hvidhed. Fraværet af naturlige mineralske urenheder betyder, at TiO₂- eller jernoxidbelægningen aflejres i et meget ensartet lag, hvilket giver en ensartet interferensfarve over hele blodpladefladen. Denne ensartethed er det, der skaber den rene, krystallinske lysstyrke, der giver effekten dens navn. Der er minimal overfladespredning - lys kommer ind og ud af blodpladen med høj effektivitet.
Diamanteffektpigmenter bruger også ofte syntetiske glimmersubstrater, men ved de meget større partikelstørrelser, der definerer denne kategori, spiller en yderligere faktor ind: kantspredning . Større blodplader har forholdsmæssigt mere kantareal i forhold til ansigtsareal. Kanter producerer ikke interferensfarve - de spreder hvidt lys. Dette kantbidrag, kombineret med den høje intensitet af ansigtsreflektion fra store blodplader, skaber det karakteristiske "cut diamant" udseende: strålende central flash omgivet af en diffus glorie af spredt lys. Nogle diamanteffektkvaliteter bruger glasflagesubstrater, som er endnu glattere end glimmer og producerer skarpere, mere mættede punktrefleksioner med reduceret kantspredning.
Akademisk dokumentation af dette substrat-overfladeforhold - især for aluminiumoxidbaserede kvaliteter, som udviser en usædvanlig glat overflade, der bidrager til udtalt krystallignende gnistre - er dækket af videnskabelig gennemgang af perlemorspigmenttyper og deres optiske mekanismer udgivet af Encyclopedia MDPI.
Når krystal- og diamanteffektpigmenter indføres i den samme basisbelægning - identisk harpiks, identisk opløsningsmiddelpakke, identisk påføringsprotokol - afviger deres adfærd på flere praktisk vigtige måder.
Krystaleffektpigmenter giver med deres mindre partikelstørrelse og højere ansigtsareal-til-volumen-forhold bedre dækning pr. vægtenhed. Effektiv belastning er typisk 5-10 vægt% af faststoffer. Diamanteffektpigmenter, der er færre og større partikler pr. gram, giver meget lav dækning - i nogle >150 mikron kvaliteter er belastninger så lave som 0,5-2% tilstrækkelige til at producere den ønskede gnistintensitet. Overskridelse af denne belastning får blodpladerne til at trænge sig sammen og forstyrre hinanden, hvilket sløver gnistret i stedet for at intensivere det.
Begge effekttyper kræver en gennemsigtig eller semi-transparent belægningsfilm for at fungere - opacitet blokerer interferensmekanismen. Diamanteffektpigmenter er det dog mere følsomme at filme gennemsigtighed. Hver stor blodplade har brug for uhindrede lysbaner på tværs af dens fulde ansigtsområde. Ethvert lysspredende additiv - pigmenteret TiO₂, calciumcarbonat, talkum - vil nedbryde diamantglimt hurtigere, end det nedbryder den kontinuerlige glans af en krystaleffekt. Skjul kraft, når det er nødvendigt, bør indbygges i basislakken under effektlaget i stedet for at indarbejdes i selve effektlakken.
Krystaleffektpigmenter orienterer sig lettere i tynde film på grund af deres mindre størrelse og lavere masse. Blodplader med diamanteffekt, der er større og tungere, kræver langsommere filmopbygning og længere åbentid for at sætte sig parallelt med underlaget. I hurtigttørrende systemer er diamanteffektkvaliteter mere tilbøjelige til tilfældig orientering - og en dårligt orienteret stor blodplade spreder lyset diffust i stedet for at reflektere det strålende, hvilket giver et mat snarere end funklende resultat.
Tabellen nedenfor opsummerer de vigtigste formuleringsparametre, der adskiller krystal- og diamanteffektpigmenter, når de bruges i det samme coatingsystem.
| Parameter | Krystal effekt | Diamant effekt |
|---|---|---|
| Typisk partikelstørrelse | 10-60 µm | 60-200 µm |
| Visuel karakter | Kontinuerlig lysende glans; blød dybde | Diskrete gnistpunkter med høj intensitet |
| Fælles substrat | Syntetisk glimmer (høj renhed) | Syntetisk glimmer eller glasflage |
| Typisk belastning (vægt% af faste stoffer) | 5-10 % | 0,5-3 % |
| Dækning / Skjul | Moderat | Meget lav |
| Filmtransparensfølsomhed | Moderat | Høj — meget følsom over for opacitet |
| Kantspredning | Lav | Mærkbar; bidrager til halo-effekt |
| Orienteringsbesvær | Laver | Højere — har brug for længere åbningstid |
| Afregningsrisiko | Moderat | Høj - store blodplader sætter sig hurtigere |
| Primær Ansøgning Fit | Dekorative belægninger, fine automotive, kosmetiske finish | Premium biler, avancerede forbrugsvarer, smykkebelægninger |
De mest sofistikerede perlemorfinish er sjældent afhængig af en enkelt effektgrad. Blanding af krystal- og diamanteffektpigmenter inden for det samme belægningssystem gør det muligt for formulererne at konstruere finish med både dimensionsdybde og brændvidde - den kontinuerlige skær af krystal, der giver en lysende baggrund, mod hvilken diamanteffektens glimtpunkter skiller sig ud i høj kontrast.
Logikken i blandingen er rumlig: krystaleffektpigmenter udfylder filmens optiske "baggrund" og skaber grundfarven og lysstyrken, mens diamanteffektpartikler er placeret langt nok fra hinanden til at tillade hver stor blodplade at blive individuelt opløst af øjet. Når diamantbelastningen er for høj i forhold til krystalindholdet, fortrænger de store blodplader den kontinuerlige glans; når den er for lav, forsvinder glimtet i baggrundsstøjen. Et praktisk udgangspunkt er et vægtforhold på 7:1 til 10:1 mellem krystal og diamantpigment, justeret til den ønskede balance mellem dybde og flash.
Tilføjelsesrækkefølgen har også betydning. Krystaleffektkomponenten bør spredes og stabiliseres først, med diamanteffektkvaliteten tilføjet sidst under minimal forskydning - de store blodplader af et diamanteffektpigment er særligt sårbare over for brud, og deres introduktion i en præ-stabiliseret krystaldispersion gør det muligt for dem at væde og orientere sig uden mekanisk skade. Dette er lige så sandt for diamantperlemorspigmenter i kosmetiske systemer , hvor den taktile følsomhed af slutapplikationen gør blodpladeintegriteten endnu mere kritisk.
Beslutningen mellem krystal og diamant - eller en blanding af begge - kommer ned til tre interagerende faktorer: synsafstanden for det færdige produkt, belysningsmiljøet, det vil befinde sig i, og gennemsigtighedsbudgettet for formuleringen.
Produkter, der ses tæt på under direkte eller bevægelige lyskilder - førsteklasses bileksteriør, avancerede forbrugerelektronikhuse, luksusemballage - drager mest fordel af diamanteffekt eller krystal-diamantblandinger, fordi de diskrete gnistpunkter er individuelt opfattelige og skaber et førsteklasses sanseindtryk. Produkter, der ses på afstand, under diffus eller indendørs belysning, eller som kræver betydelig skjulekraft, opnår mere pålidelig visuel værdi fra krystaleffektpigmenter, hvor den kontinuerlige glans er mærkbar uanset vinkel og forbliver effektiv, selv når filmen ikke er perfekt gennemsigtig.
Tabellen nedenfor knytter effekttype til applikationskontekst som en startreference. Både perlemorfarvet pigmentportefølje i industriel kvalitet og de dedikerede kosmetiske linjer tilbyder begge effekttyper på tværs af et komplet udvalg af interferensfarver, hvilket gør det nemt at evaluere matchede par – den samme farvefamilie i krystal- og diamantkvaliteter – inden for et enkelt udviklingsprojekt.
| Application | Visningsbetingelser | Anbefalet effekt | Typisk partikelstørrelse Range |
|---|---|---|---|
| OEM topcoat til biler | Dynamisk; direkte sollys; variabel vinkel | Diamant- eller krystaldiamantblanding | Krystal: 10-45 µm; Diamant: 80–150 µm |
| Industriel dekorativ belægning (interiør) | Statisk; diffust indendørs lys | Krystal effekt | 10–45 µm |
| Hus til forbrugerelektronik | Nærbillede; blandede lyskilder | Krystal diamant blanding | Krystal: 10–30 µm; Diamant: 60-100 µm |
| Luksus emballage / kosmetikbeholder | Nærbillede; punktlyskilder | Diamanteffekt dominerende | 80-200 µm |
| Arkitektonisk / dekorativ vægbelægning | Afstand; diffuse; høj dækning nødvendig | Krystal effekt | 10-60 µm |
| Kosmetisk highlighter/øjenskygge | Hudkontakt; variabel vinkel | Krystal ( kosmetiske krystalkvaliteter ) eller blanding | 10-45 µm krystal; 60-100 µm diamant |
Det vigtigste princip i dette valg er ikke, hvilken effekt der er "bedre" isoleret set, men hvilken effekt - eller kombination af effekter - der matcher lysmiljøet og synsadfærden for slutproduktet. Et diamanteffektpigment i et system med diffust lys og høj opacitet vil ikke indfri sit løfte. En krystaleffekt i en premium, tæt inspektion sammenhæng kan se underspillet ud. At starte fra visningskonteksten og arbejde tilbage til pigmentspecifikation giver konsekvent bedre resultater end at tage udgangspunkt i pigmentet og håbe, at applikationskonteksten samarbejder.
